Las bombas de condensado son equipos que devuelven el condensado desde los puntos de drenaje del sistema hasta el tanque de alimentación o la caldera, cuando la presión disponible no basta para hacerlo por sí sola. Dicho de otro modo: existen porque en muchos puntos de una planta el condensado no puede llegar de vuelta sin ayuda.
Y devolverlo importa mucho más de lo que parece. Ese condensado es agua destilada, ya desmineralizada, ya tratada químicamente y todavía caliente. Si se pierde por un drenaje, la planta paga tres veces: agua nueva, química nueva y combustible para volver a calentarla desde temperatura ambiente.
En un sistema ideal, la presión del vapor empuja el condensado a través de la trampa hasta la línea de retorno. En la práctica hay tres situaciones donde eso no ocurre:
Si la red de retorno tiene presión —por elevación, por longitud o porque varios equipos descargan a la misma línea—, la trampa necesita una presión aguas arriba superior. Cuando no la tiene, el condensado se queda.
Los intercambiadores, digestores y serpentines que modulan su temperatura reducen la presión interna al bajar la carga. Llega un punto —el punto de anegamiento— en que la presión interna cae por debajo de la contrapresión y el condensado deja de salir. Puede incluso generarse vacío dentro del equipo.
Levantar condensado hasta un tanque elevado requiere presión: aproximadamente 0,1 bar por cada metro de altura. Sin esa presión disponible, no hay retorno posible.
En los tres casos el resultado es el mismo: condensado acumulado dentro del equipo, transferencia de calor degradada, golpes de ariete y consumo de vapor por encima de lo necesario.
Son bombas de desplazamiento positivo que usan vapor o aire comprimido como fluido motriz. No requieren electricidad. El condensado entra por gravedad a una cámara, un flotador acciona el mecanismo, se cierra la entrada y el vapor motriz empuja el condensado hacia la línea de retorno.

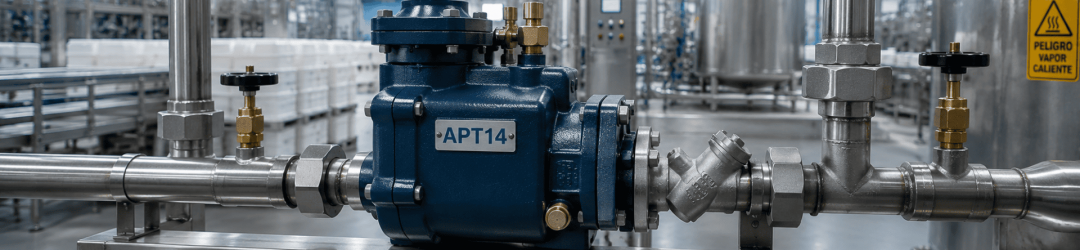

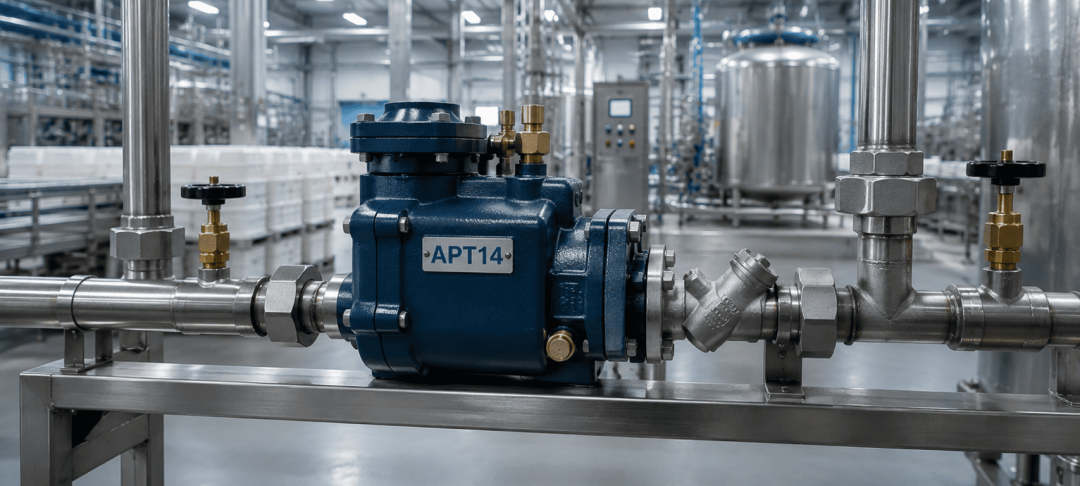

Su gran ventaja es que operan bajo vacío y contra contrapresión sin cavitar, precisamente donde una bomba centrífuga fallaría. Cuando el equipo integra en un mismo cuerpo la función de trampa y la de bomba, hablamos de una trampa de vapor tipo bomba: drena normalmente cuando hay diferencial y bombea automáticamente cuando no lo hay. La APT14 de Spirax Sarco es el ejemplo típico de esta configuración.
Toman el condensado de un tanque receptor y lo impulsan con un motor eléctrico. Son la opción cuando hay grandes volúmenes acumulados en un tanque a presión atmosférica y se dispone de alimentación eléctrica confiable.
Su punto débil es la cavitación. El condensado caliente cercano a su temperatura de saturación se evapora parcialmente en la succión, lo que erosiona el impulsor y reduce la vida útil de la bomba. Por eso exigen NPSH disponible suficiente: tanque elevado, condensado subenfriado o ambos.
El cálculo es más simple de lo que se cree. Cada kilogramo de condensado que vuelve a la caldera representa:
Un kilo de condensado recuperado es un kilo de agua de reposición que no entra al sistema. En plantas con alto consumo de vapor, la suma anual es considerable.
El agua nueva debe tratarse: ablandamiento, desmineralización, secuestrantes de oxígeno. El condensado ya pasó por todo eso. Menos reposición, menos química.
Este es el ahorro grande. El condensado regresa caliente —frecuentemente por encima de 80 °C—, mientras el agua de reposición entra a temperatura ambiente. Cada grado que el agua de alimentación entra más caliente es energía que la caldera no tiene que aportar. Como regla de referencia, elevar la temperatura del agua de alimentación reduce proporcionalmente el combustible necesario para producir la misma cantidad de vapor.
Menos agua de reposición significa menos sólidos disueltos entrando al sistema, y por tanto menos purga para mantener la conductividad en rango. Menos purga es menos agua caliente descartada.
A eso se suman los beneficios operativos: sin condensado acumulado desaparecen los golpes de ariete, se recupera la transferencia de calor y aumenta la disponibilidad de los equipos.
En nuestro caso de la planta de alimentos en Maracay, instalar una trampa bomba APT14 en un digestor que anegaba no solo eliminó los golpes de ariete: permitió reincorporar el condensado caliente al sistema y estabilizar el proceso de cocción.
→ Lee el caso completo: Trampa Bomba APT14 en un digestor de vapor
Si reconoces dos o más de estas señales, el sistema de condensado probablemente esté costando más de lo que crees.
→ Ver bombas de condensado y trampas de vapor Spirax Sarco
Es un equipo que impulsa el condensado desde los puntos de drenaje hasta el tanque de alimentación o la caldera cuando la presión disponible no es suficiente para que retorne por sí solo. Puede ser mecánica (accionada por vapor o aire comprimido) o centrífuga eléctrica.
Cuando hay contrapresión en la línea de retorno, cuando el equipo trabaja con control de temperatura y entra en anegamiento (stall) o vacío, o cuando el condensado debe elevarse hasta un tanque en altura. En cualquiera de estos casos la trampa por sí sola no logra evacuarlo.
La trampa solo deja pasar el condensado aprovechando la presión diferencial existente; no aporta energía. La bomba sí aporta energía para desplazarlo. Una trampa bomba integra ambas funciones en un solo cuerpo y alterna entre ellas de forma automática según las condiciones.
Porque el condensado está cerca de su temperatura de saturación: al caer la presión en la succión, parte del líquido se evapora y forma burbujas que colapsan contra el impulsor, erosionándolo. Se evita garantizando NPSH suficiente —tanque elevado o condensado subenfriado— o usando una bomba mecánica accionada por vapor, que no cavita.
Depende del sistema, pero en instalaciones bien diseñadas se recupera la mayor parte del condensado generado. El porcentaje realista se determina con un levantamiento del sistema: identificando qué equipos drenan a la atmósfera, cuáles anegan y qué tramos de retorno están mal dimensionados.
En general sí, porque el ahorro no depende solo del volumen: el combustible que no se quema, la química que no se dosifica y la reducción de purgas se acumulan mes a mes. El punto de partida siempre es un diagnóstico del sistema, no una inversión a ciegas.
