Los discos de ruptura son dispositivos de seguridad pasivos que protegen recipientes, tuberías y equipos a presión frente a una sobrepresión repentina. En Termofluidos distribuimos discos de ruptura Fike para industria química, farmacéutica y petrolera en Venezuela, junto con sus accesorios de instalación (holder de disco) y paneles de venteo contra explosiones.

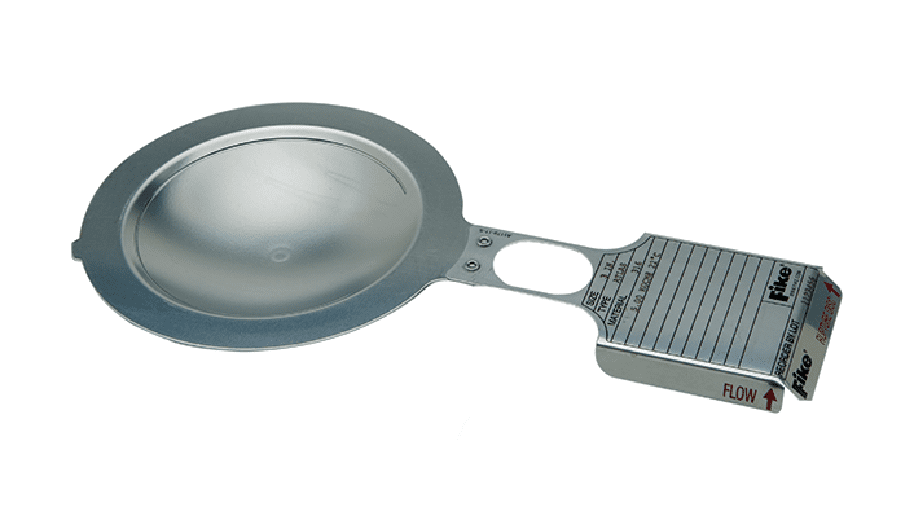

Un disco de ruptura es una membrana metálica calibrada para romperse de forma instantánea al alcanzar una presión de ruptura específica, liberando el exceso de presión de un recipiente o tubería antes de que se produzca una falla estructural. No tiene partes móviles, por lo que responde de inmediato ante un pico de sobrepresión y no requiere mantenimiento mecánico.
La válvula de seguridad abre y vuelve a cerrar cuando la presión regresa a valores normales, mientras que el disco de ruptura se rompe de manera definitiva y debe reemplazarse tras cada activación. Muchas plantas instalan un disco de ruptura en serie con una válvula de seguridad para proteger el recipiente de fugas continuas, aislar fluidos corrosivos o lograr una respuesta más rápida ante un evento de sobrepresión extrema.
El disco se monta en un soporte llamado holder de disco, instalado directamente en la boquilla del recipiente a presión o en la línea de venteo. Cuando la presión interna supera el valor de ruptura calibrado, el disco se fractura de manera controlada y abre un paso de alivio de gran área en fracciones de segundo, evitando daños al equipo por sobrepresión.
Además de los discos de ruptura para líneas de proceso, ofrecemos paneles de venteo Fike para protección contra explosiones en silos, colectores de polvo y equipos de proceso, que alivian la sobrepresión generada por una deflagración hacia una zona segura. Estos equipos suelen combinarse con supresores de explosión para reforzar la protección de la planta.
Los discos de ruptura se usan en reactores, tanques de almacenamiento, intercambiadores de calor y líneas de proceso con gases o líquidos peligrosos en la industria química y petroquímica, así como en equipos de proceso farmacéutico donde se requiere una respuesta de alivio rápida y confiable frente a un recipiente a presión sobrecargado. Puede ver toda nuestra línea de protección Fike en Fike, o revisar nuestros paneles de venteo y supresores de explosión.
Sirve para aliviar de forma instantánea la sobrepresión de un recipiente, tanque o tubería, rompiéndose a una presión calibrada antes de que el equipo sufra daños o falle de forma incontrolada.
El disco de ruptura se rompe de manera definitiva y debe reemplazarse después de activarse, mientras que la válvula de seguridad abre y cierra de forma repetida cuando la presión vuelve a la normalidad.
Se usa cuando se requiere una respuesta más rápida que la de una válvula mecánica, con fluidos corrosivos o que puedan dañar los internos de una válvula, o como respaldo adicional instalado en serie con una válvula de seguridad.
Es un dispositivo de alivio de sobrepresión instalado en silos, colectores de polvo o equipos de proceso, diseñado para abrirse ante una deflagración y liberar la presión generada hacia una zona segura.
Se utilizan principalmente en la industria química, petroquímica y farmacéutica, en reactores, tanques de almacenamiento, intercambiadores de calor y líneas de proceso con gases o líquidos peligrosos.
