En sistemas industriales que trabajan con vapor, agua o gas, mantener la presión correcta en cada punto del proceso es una condición crítica de operación. Una presión excesiva puede dañar equipos, comprometer la seguridad y aumentar el consumo energético; una presión insuficiente reduce la eficiencia del proceso o lo detiene por completo.

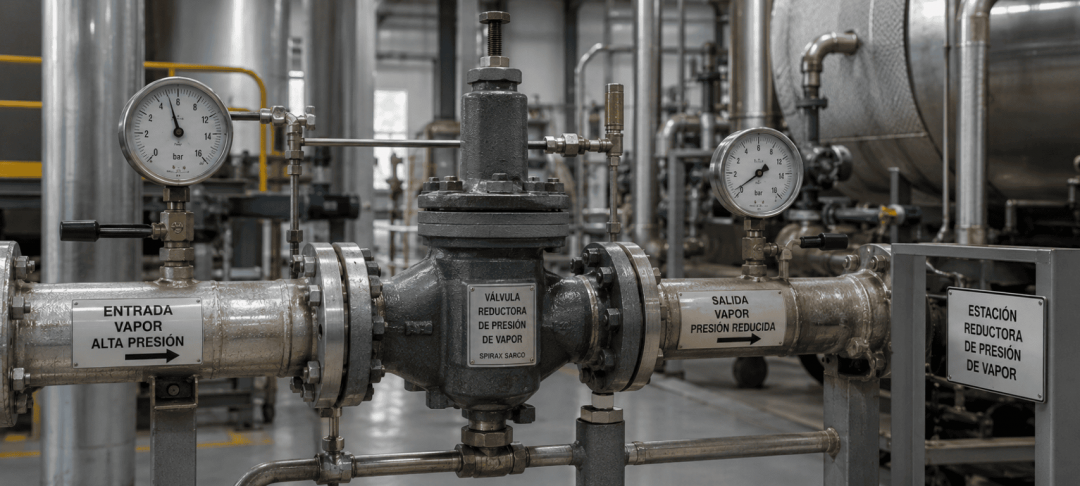

La válvula reguladora de presión es el componente que garantiza que la presión aguas abajo del punto de instalación se mantenga en el valor de ajuste deseado, independientemente de las variaciones en la presión de entrada o en el caudal de proceso. En este artículo explicamos su funcionamiento, sus partes principales y cómo seleccionar el modelo correcto para su aplicación.
La válvula reguladora de presión sirve para reducir y estabilizar la presión de un fluido (vapor, agua, aire o gas) desde una presión de entrada más alta hasta una presión de salida más baja y controlada. Actúa de forma automática, sin necesidad de energía externa en los modelos de acción directa, ajustando continuamente la apertura del obturador para mantener la presión de consigna.
Sus aplicaciones más frecuentes en la industria venezolana incluyen la reducción de presión de vapor en procesos alimentarios, textiles, farmacéuticos y petroquímicos; la regulación de presión de agua en instalaciones sanitarias y de proceso; y el control de presión de gas en sistemas de combustión industrial.
En la práctica industrial, los términos válvula reductora de presión y válvula reguladora de presión se usan frecuentemente de forma intercambiable, pero existe una distinción técnica relevante:
En la práctica, ambos conceptos corresponden al mismo dispositivo. Lo más importante es seleccionar el modelo adecuado según la presión de entrada, la presión de consigna, el caudal y el tipo de fluido.
Las válvulas reguladoras de acción directa, como la Spirax Sarco BRV, están compuestas por los siguientes elementos principales:
En los modelos pilotados, como la serie 25 de Spirax Sarco, el piloto amplifica la señal de presión para mayor precisión y capacidad de respuesta, siendo ideal para caudales variables o presiones de consigna muy precisas.
La BRV/LRV es una válvula reductora de presión de acción directa para vapor y/o agua. Disponible en diámetros desde ½” hasta 2″, en bronce y acero inoxidable, con rango de ajuste de presión de 0,2 a 8,5 bar. Es la solución estándar para instalaciones industriales medianas con caudales relativamente estables.
La serie 25 es una válvula reguladora de presión pilotada para aplicaciones de alta capacidad y precisión. El piloto externo amplifica la señal de presión y ofrece una regulación más ajustada, siendo ideal para grandes instalaciones industriales con caudales variables, como plantas cerveceras, refinerías o centrales de vapor.
Las válvulas reguladoras de presión tienen aplicaciones en prácticamente todos los sectores industriales que usan fluidos a presión:
Sirve para reducir y mantener estable la presión de un fluido (vapor, agua, aire o gas) a un valor de consigna predefinido, independientemente de los cambios en la presión de entrada o en el caudal de proceso. Protege equipos y garantiza condiciones de proceso constantes.
En el uso industrial, ambos términos se refieren al mismo tipo de dispositivo. La diferencia es más conceptual que técnica: la reductora pone énfasis en bajar la presión de un punto a otro, mientras que la reguladora hace hincapié en mantener estable la presión de salida ante variaciones de caudal o presión de entrada.
En los modelos de acción directa, la presión aguas abajo actúa sobre una membrana que, a través de un mecanismo de palanca, mueve el obturador. Si la presión sube por encima del set point, el obturador se cierra parcialmente; si cae por debajo, se abre. El resorte de ajuste define el set point y puede modificarse girando el tornillo de ajuste.
Las principales categorías son: válvulas de acción directa (BRV, LRV), que no requieren energía externa; válvulas serie 25 pilotadas, que usan un piloto para mayor precisión y capacidad; y válvulas de control con actuador, que permiten regulación remota desde un sistema SCADA o DCS.
Se debe instalar con el flujo en la dirección indicada por la flecha en el cuerpo de la válvula. Se recomienda incluir un filtro de línea aguas arriba para proteger el obturador de partículas, y un manómetro aguas abajo para verificar la presión de consigna. El acceso para ajuste y mantenimiento debe quedar libre.
