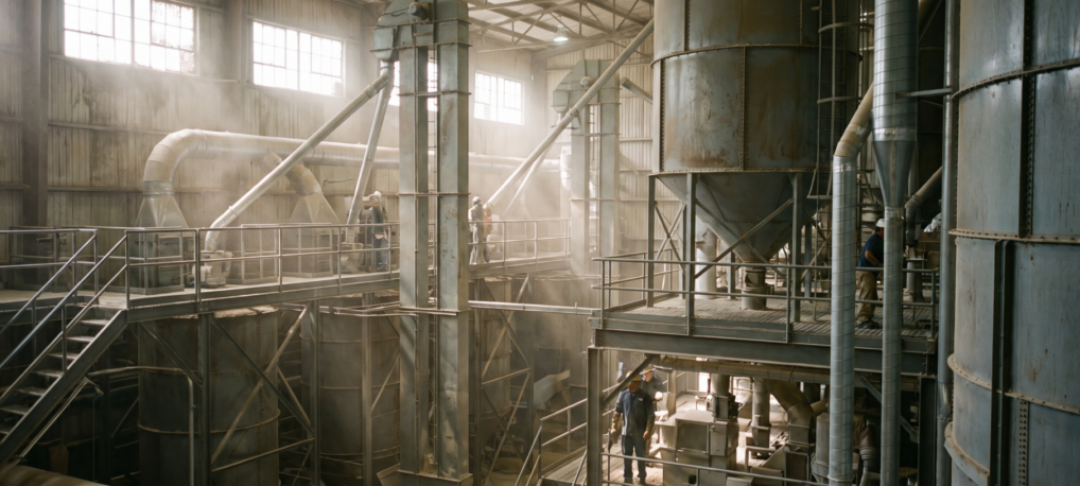

En una planta de alimentos, un molino, una cementera o una mina, el polvo combustible es un riesgo que casi nunca se ve hasta que ya ocurrió algo. Se acumula sobre vigas, dentro de ductos y en el fondo de los colectores, y en la mayoría de los casos convive con el proceso durante años sin dar señales.
Cuando ese polvo encuentra una fuente de ignición dentro de un equipo cerrado (un silo, un ciclón, un colector, un elevador de cangilones) la presión sube en milisegundos. Lo que ocurre después depende casi por completo de una decisión que se tomó mucho antes: qué estrategia de protección se instaló y si se instaló completa.
Existen tres estrategias reconocidas por la normativa internacional: venteo, supresión y aislamiento. No son alternativas entre sí en el sentido de que una reemplace a las otras. Este artículo explica qué hace cada una, cuándo corresponde y cómo se combinan.
Un polvo combustible es cualquier material sólido finamente dividido que, en suspensión en el aire y en la concentración adecuada, puede arder de forma explosiva. La definición sorprende a mucha gente porque incluye materiales que nadie asocia con fuego.
La variable crítica es el tamaño de partícula. Un grano de trigo entero no explota; el mismo trigo molido a menos de 400 micras, suspendido en aire dentro de un recipiente cerrado, sí. Al reducir el tamaño de partícula se multiplica la superficie expuesta al oxígeno, y con ella la velocidad de reacción.
Se necesitan cinco condiciones simultáneas. Es lo que en la literatura técnica se llama el pentágono de la explosión de polvo: combustible (el polvo), oxígeno, una fuente de ignición, dispersión del polvo en el aire y confinamiento dentro de un recipiente o espacio cerrado.
Los primeros tres elementos son el triángulo del fuego clásico. Los dos últimos son los que convierten un incendio en una explosión. Y son también los más difíciles de eliminar en un proceso industrial, porque dispersión y confinamiento son justamente lo que hace un colector de polvo, un transportador neumático o un silo.
De ahí que la estrategia de protección casi nunca consista en eliminar el riesgo, sino en gestionar sus consecuencias.
Esta es la parte que suele subestimarse. La explosión inicial dentro de un equipo rara vez es la que causa las pérdidas mayores. Lo que hace el daño grande es lo que viene después.
La onda de presión de la explosión primaria viaja por los ductos que conectan los equipos y levanta el polvo que estaba depositado en el resto de la planta: sobre las estructuras, en los entrepisos, dentro de otros equipos. Ese polvo, ahora en suspensión, se encuentra con el frente de llama que viene detrás por la misma ruta. El resultado es una segunda explosión, mucho mayor, distribuida por toda la instalación.
La mayoría de los accidentes documentados con daños estructurales y víctimas siguen exactamente ese patrón. Por eso el aislamiento de explosiones no es un accesorio opcional: es lo que corta la cadena.
El venteo es la estrategia de alivio de presión. No evita la explosión: acepta que ocurra y le da una salida controlada.
Un panel de venteo es un elemento de cierre calibrado que se instala en la pared del equipo y que se abre a una presión definida, muy por debajo de la presión que resiste el recipiente. Al abrirse, libera los gases de combustión y el frente de llama hacia una zona segura, y la presión interna nunca alcanza el valor que rompería el equipo.
Es la solución más económica y la más usada. Es apropiada cuando el equipo está en exterior o junto a una pared exterior, cuando existe una zona de descarga despejada hacia donde dirigir la llama, y cuando el material del proceso no es tóxico. El dimensionamiento del área de venteo se calcula según la norma NFPA 68 en función del volumen del recipiente, su resistencia estructural y las características de explosividad del polvo.
Cuando el equipo está dentro de la nave y no hay forma de conducir la llama al exterior, existe una variante: los dispositivos de venteo sin llama, que retienen el frente de llama en un elemento absorbente y dejan salir solo los gases enfriados. Permiten ventear un equipo en interiores sin exponer al personal.
La supresión sí evita que la explosión se desarrolle. Es la estrategia activa.
Un sistema de supresión detecta el inicio de la deflagración mediante sensores de presión o de radiación óptica, y en cuestión de milisegundos descarga un agente supresor dentro del equipo. El agente extingue la llama cuando la explosión aún está en su fase inicial, de modo que la presión nunca llega a valores peligrosos. Todo el evento ocurre y se resuelve antes de que un operador pueda notarlo.
Es la estrategia obligada cuando el venteo no es viable: equipos ubicados en el interior de la planta sin ruta de descarga posible, procesos con materiales tóxicos o costosos que no pueden liberarse al ambiente, equipos que operan bajo presión o vacío, y aplicaciones farmacéuticas o alimentarias donde una descarga contaminaría el entorno.
Requiere más inversión y un mantenimiento disciplinado (verificación de sensores, presión de los contenedores del agente, integridad de los actuadores), pero en muchos casos es la única alternativa técnicamente aceptable.
El aislamiento impide que la explosión se propague de un equipo a otro por los ductos que los conectan. Es la estrategia que ataca directamente la explosión secundaria.
Existen dos familias. Las de aislamiento mecánico o pasivo, como las válvulas de retención de llama, que se cierran por la propia onda de presión sin necesidad de energía ni señal externa. Y las de aislamiento activo, como las válvulas de compuerta rápida o las barreras químicas, que se disparan a partir de una señal de detección y cierran o neutralizan el ducto en milisegundos.
La razón por la que el aislamiento no debería tratarse como opcional es simple: un equipo perfectamente venteado o suprimido que sigue conectado por ductos a otros equipos desprotegidos no está realmente protegido. La explosión se resolvió en el punto de origen, pero la ruta de propagación quedó abierta. La norma NFPA 69 desarrolla los criterios de estos sistemas.
La decisión se toma equipo por equipo, no planta por planta. Una secuencia práctica de preguntas:
La respuesta habitual en una planta real no es una sola tecnología: es venteo o supresión en cada equipo, más aislamiento en las interconexiones.
| Criterio | Venteo | Supresión | Aislamiento |
| Qué hace | Alivia la presión hacia una zona segura | Extingue la explosión en su fase inicial | Impide la propagación entre equipos |
| Tipo de protección | Pasiva | Activa | Pasiva o activa |
| Ubicación del equipo | Exterior o pared exterior | Interior, sin ruta de descarga | En los ductos de interconexión |
| Material tóxico o valioso | No recomendado | Indicado | Compatible con ambos |
| Inversión inicial | Menor | Mayor | Media |
| Mantenimiento | Inspección visual y reemplazo tras evento | Verificación periódica de sensores y agente | Inspección periódica y reemplazo tras evento |
| Norma de referencia | NFPA 68 | NFPA 69 | NFPA 69 |
NFPA 68 es el estándar de protección por venteo de deflagraciones. Define cómo calcular el área de venteo requerida a partir del volumen del recipiente, su resistencia, las características del polvo y la geometría de la instalación. También establece los criterios de la zona de descarga y las distancias de seguridad.
NFPA 69 es el estándar de sistemas de prevención de explosiones. Cubre supresión, aislamiento, inertización y reducción de oxígeno, y define los requisitos de detección, tiempos de respuesta, ubicación de dispositivos y verificación periódica.
En Venezuela no existe una norma nacional específica que sustituya a estas dos, por lo que la referencia técnica habitual en los proyectos industriales, en las auditorías de seguros y en las especificaciones de las corporaciones internacionales sigue siendo la NFPA. Ajustarse a ella no es solo una buena práctica: en la mayoría de los casos es lo que va a pedir el auditor o la aseguradora.
Cuando la planta ya existe, el orden que mejor funciona es este:
Termofluidos acompaña este proceso como distribuidor de Fike en Venezuela, uno de los pocos fabricantes que cubre las tres estrategias con una sola línea de producto: paneles de venteo, dispositivos de venteo sin llama, supresores, arrestallamas y válvulas de aislamiento. Trabajamos con plantas de alimentos, molinos, industria química, petrolera y minera en Caracas, Valencia, Maracay, Barquisimeto, Maracaibo, Puerto Ordaz y los estados Anzoátegui y Monagas.
Ver la línea completa de protección contra explosiones Fike
El venteo alivia la presión de la explosión hacia una zona segura, la supresión extingue la explosión en su fase inicial antes de que se desarrolle, y el aislamiento impide que se propague por los ductos hacia otros equipos. No son excluyentes: en una planta real se combinan.
Harina, almidón, azúcar, leche en polvo, cacao, granos molidos, madera, carbón, azufre, resinas plásticas, polvos metálicos como aluminio y magnesio, y numerosos intermedios químicos y farmacéuticos. La variable determinante es el tamaño de partícula: por debajo de 400 micras el riesgo aumenta significativamente.
Es la explosión que ocurre cuando la onda de presión de la explosión inicial levanta el polvo depositado en el resto de la planta y el frente de llama lo alcanza. Suele ser mucho más destructiva que la primaria y es la causa de la mayoría de los accidentes con daño estructural.
No existe una norma nacional específica que la exija de forma general, pero las referencias NFPA 68 y NFPA 69 son las que aplican en auditorías de seguros, especificaciones de corporaciones internacionales y proyectos de ingeniería. En la práctica, es lo que se solicita.
Sí. Cuando no hay ruta de descarga al exterior las alternativas son un dispositivo de venteo sin llama, que retiene el frente de llama y libera solo gases enfriados, o un sistema de supresión. En ambos casos se requiere además aislamiento en los ductos de entrada y salida.
Los elementos de venteo requieren inspección visual periódica y reemplazo obligatorio después de cualquier evento. Los sistemas de supresión y aislamiento activo requieren verificación programada de sensores, actuadores y presión del agente, con frecuencia definida por el fabricante y por la NFPA 69.
