Los sistemas de vapor y condensado son la columna vertebral energética de las plantas de alimentos y farmacéutica, donde el vapor se utiliza tanto para procesos térmicos directos (cocción, pasteurización, esterilización) como para servicios auxiliares (agua caliente, calefacción de tanques, limpieza CIP). Esta guía técnica explica los componentes clave de un sistema de vapor y condensado, las consideraciones específicas para cada industria, y cómo la recuperación de condensado contribuye al ahorro energético del proceso.

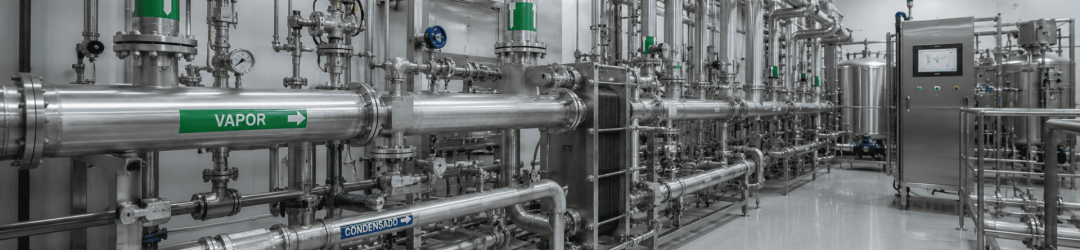

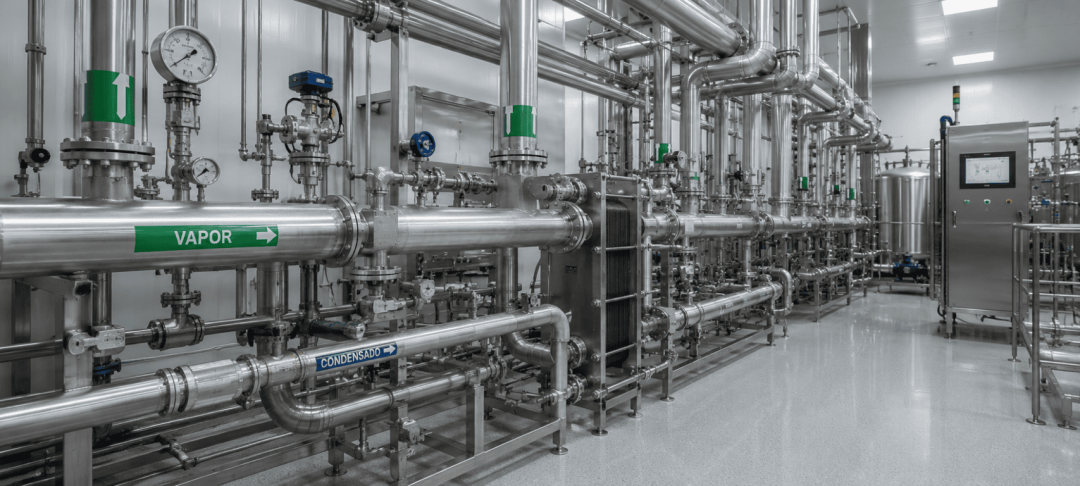

Un sistema de vapor y condensado comprende el conjunto de equipos que generan vapor en la caldera, lo distribuyen hacia los puntos de consumo, y recuperan el condensado resultante de vuelta hacia el sistema de alimentación de caldera. Un sistema bien diseñado no solo entrega vapor de calidad a la presión y temperatura requeridas por el proceso, sino que también recupera la mayor cantidad posible de condensado, minimizando las pérdidas de agua tratada y energía térmica.
Un sistema de vapor y condensado típico en una planta de alimentos o farmacéutica incluye los siguientes elementos:
En plantas de alimentos, el vapor entra frecuentemente en contacto directo con el producto (cocción, escaldado, esterilización), por lo que los equipos en contacto con vapor deben cumplir con especificaciones sanitarias: acabados sanitarios en válvulas y trampas, materiales en acero inoxidable, y diseños que minimicen zonas muertas donde pueda acumularse producto o contaminantes. Además, la calidad del vapor (contenido de humedad, ausencia de aditivos químicos no aptos para contacto alimentario) es un factor crítico cuando el vapor se inyecta directamente al producto.
La industria farmacéutica exige niveles de control aún más estrictos, particularmente en sistemas de vapor limpio o vapor puro utilizados en esterilización de equipos, autoclaves y procesos que requieren validación bajo normativas GMP. El diseño del sistema debe considerar la trazabilidad de los materiales en contacto con el vapor, la ausencia de contaminación cruzada, y la documentación de calificación de los equipos críticos, incluyendo trampas de vapor, válvulas reguladoras y separadores especificados para este tipo de aplicación.
El condensado retiene una parte significativa del calor latente del vapor original, típicamente entre el 20% y el 30% del contenido energético del vapor generado. Recuperar este condensado y devolverlo a la caldera reduce el consumo de combustible necesario para calentar el agua de alimentación desde cero, además de disminuir el consumo de agua tratada y los químicos de tratamiento asociados. En casos donde el retorno de condensado por gravedad no es viable debido a contrapresión o elevación del equipo, soluciones como las trampas bomba (ver nuestro caso de éxito con trampa bomba APT14 en una planta de alimentos en Maracay) permiten recuperar el condensado de forma activa, incluso en condiciones de baja presión diferencial.
Porque el condensado conserva calor latente que reduce el combustible necesario para generar vapor nuevo, además de ahorrar agua tratada y disminuir el consumo de químicos de tratamiento.
El vapor de proceso se genera con agua tratada convencional y se usa en aplicaciones industriales generales; el vapor limpio o vapor puro se genera y distribuye bajo condiciones controladas para uso en esterilización farmacéutica o contacto directo con producto en industrias reguladas.
Se selecciona considerando la carga de condensado esperada, la presión diferencial disponible, el tipo de equipo (intercambiador, marmita, autoclave) y si existe riesgo de contrapresión en el sistema de retorno.
Dependiendo de la aplicación, pueden aplicar normativas de Buenas Prácticas de Manufactura (GMP), farmacopeas locales o internacionales, y estándares específicos para vapor limpio utilizado en esterilización.
Se recomienda un programa de mantenimiento preventivo con inspecciones periódicas de trampas de vapor, válvulas reguladoras y puntos de retorno de condensado, ajustando la frecuencia según la criticidad del proceso y las condiciones de operación.
Si tu planta de alimentos o farmacéutica necesita optimizar su sistema de vapor y condensado, solicita asesoría técnica especializada con nuestro equipo en Venezuela.
