Las trampas de vapor son componentes esenciales en cualquier sistema industrial que utilice vapor. Su función es expulsar automáticamente el condensado generado, el aire y los gases no condensables del sistema, sin permitir que el vapor vivo escape. Una trampa de vapor que falla puede generar golpe de ariete, reducir la eficiencia energética y acortar la vida útil de los equipos aguas abajo.

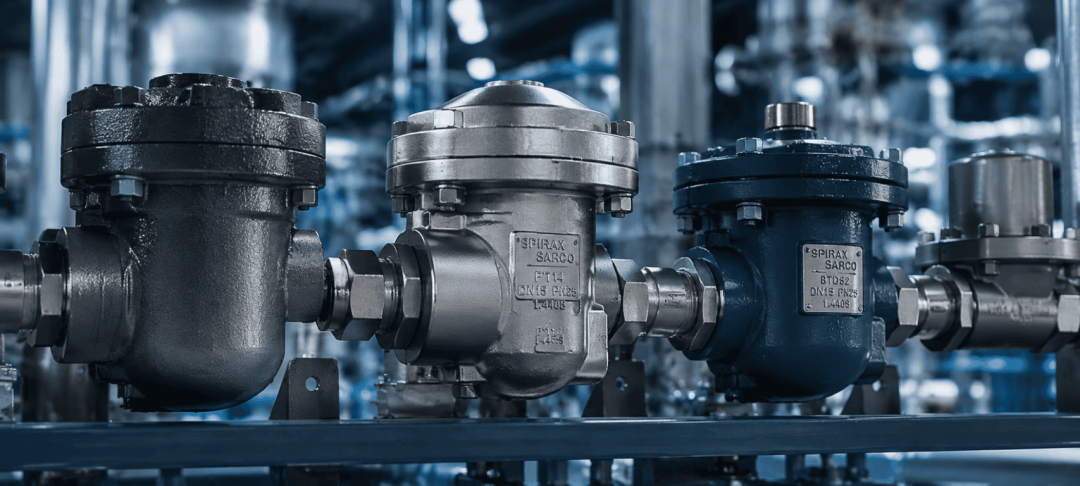

En esta guía técnica explicamos los cuatro tipos principales de trampas de vapor, sus principios de funcionamiento, sus diferencias clave y los criterios que debe considerar al momento de seleccionar la trampa correcta para su aplicación industrial.
Una trampa de vapor es un componente que distingue entre vapor vivo y condensado, permitiendo el drenaje del segundo mientras retiene el primero. El condensado se forma cuando el vapor cede calor latente al proceso; si no se elimina de forma continua, reduce la transferencia de calor y puede causar impactos mecánicos severos.
Además del condensado, las trampas de vapor eliminan el aire y otros gases no condensables que reducen la temperatura de saturación del vapor y, por tanto, la eficiencia del proceso. Su correcto funcionamiento es fundamental en aplicaciones tales como: intercambiadores de calor, autoclaves, secadores industriales, líneas de distribución de vapor, entre otros.
Existen tres principios físicos sobre los que se diseñan los tipos de trampas de vapor: el mecánico (diferencia de densidad entre vapor y condensado), el termodinámico (diferencia de velocidad y presión) y el termostático (diferencia de temperatura). Cada principio da origen a un tipo o familia de trampas.
La trampa de vapor tipo termodinámica opera mediante la diferencia de velocidad y presión entre el vapor flash y el condensado subenfriado. Cuando llega condensado, la baja velocidad mantiene el disco levantado y permite el drenaje. Cuando llega vapor o flash, la alta velocidad genera presión sobre el disco y lo cierra.
Es el tipo más robusto y compacto. Resiste golpe de ariete, tiene pocas piezas móviles y es ideal para líneas de distribución de vapor a alta presión. La gama Spirax Sarco TD incluye los modelos TD42, TD52 y TD62, disponibles en Venezuela a través de Termofluidos.
Sus principales limitaciones son la sensibilidad al congelamiento en exteriores y el ruido de ciclos en sistemas con mucho condensado.
La trampa de vapor tipo flotador y termostato (FT) combina dos principios: un flotador que regula la descarga continua de condensado según el nivel del líquido, y un elemento termostático que ventea el aire y los gases no condensables.
Este tipo de trampa es la primera opción para instalar en intercambiadores de calor, equipos de proceso y aplicaciones donde se requiere descarga continua de condensado sin pérdida de vapor. La serie FT Spirax Sarco ofrece alta capacidad de descarga desde arranque en frío y puede manejar cargas variables sin golpe de ariete.
El principio de funcionamiento de la trampa de vapor tipo balde invertido, al igual que la de flotador y termostato, es mecánico: un balde invertido flota cuando hay vapor en su interior cerrando la válvula, y desciende cuando el vapor contenido cede su energía y se transforma en condensado, llenándolo, con lo que la válvula se abre para drenarlo.
Es muy resistente al golpe de ariete. Entre sus aplicaciones se encuentran: líneas de distribución de baja y media presión, cabezales de distribución y líneas de trazado de vapor. Tiene un pequeño orificio en la parte superior del balde que permite ventar pequeñas cantidades de aire.
Las trampas de vapor tipo termostáticas abren cuando la temperatura cae por debajo de la temperatura de saturación del vapor (condensado subenfriado) y cierran cuando la temperatura se acerca al punto de saturación. Estas se dividen en modelos de elementos bimetálicos y de cápsula llena de líquido.
Son especialmente útiles en sistemas de trazas de vapor, purgas de arranque de líneas y aplicaciones donde se admite cierto subenfriamiento del condensado.
La selección correcta de una trampa de vapor requiere evaluar los siguientes parámetros:
En Termofluidos, nuestro equipo técnico puede ayudarle a determinar el tamaño y tipo de trampa adecuado para cada punto de su sistema, incluyendo el cálculo del factor de seguridad y la revisión del balance de condensado.
Una trampa de vapor defectuosa puede estar fallando abierta (dejando pasar vapor al sistema de condensado) o fallando cerrada (reteniendo condensado en la línea). Ambas condiciones generan pérdidas energéticas y riesgo operacional.
Se estima que entre el 15% y el 30% de las trampas en instalaciones industriales que no tienen un programa de mantenimiento preventivo están falladas. En Termofluidos ofrecemos servicio de inspección con equipos de ultrasonido y temperatura infrarroja, además del suministro de trampas de repuesto Spirax Sarco.
Las trampas de vapor sirven para eliminar automáticamente el condensado, el aire y los gases no condensables de un sistema de vapor, sin permitir que el vapor vivo escape. Esto mantiene la eficiencia térmica del sistema y protege los equipos aguas abajo.
La trampa termodinámica opera por diferencia de presión dinámica y es ideal para líneas de distribución. La trampa de flotador descarga condensado de forma continua y es preferida en intercambiadores de calor y equipos de proceso donde la carga de condensado es variable.
Los síntomas más comunes de una trampa en condición de falla son: temperatura elevada en la línea de retorno de condensado (trampa abierta), golpe de ariete o agua en la línea de proceso (trampa cerrada), y pérdida visible de vapor en el punto de drenaje. La inspección con ultrasonido o cámara termográfica permite diagnosticar el estado de cada trampa.
Se recomienda una inspección anual en sistemas con operación continua. En plantas con vapor a alta presión o procesos críticos, la revisión semestral o trimestral es una buena práctica. Un programa de mantenimiento de trampas puede reducir las pérdidas energéticas entre un 10% y un 20% anual.
Si una trampa queda permanentemente abierta, el vapor vivo pasa directamente al sistema de retorno de condensado, lo que eleva la temperatura y presión del sistema de retorno de condensado, aumenta el consumo de vapor y disminuye la eficiencia de los equipos de proceso. Además, representa una pérdida energética directa y sostenida.
