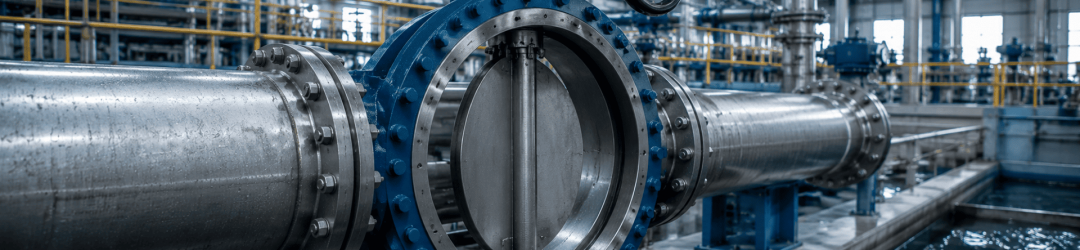

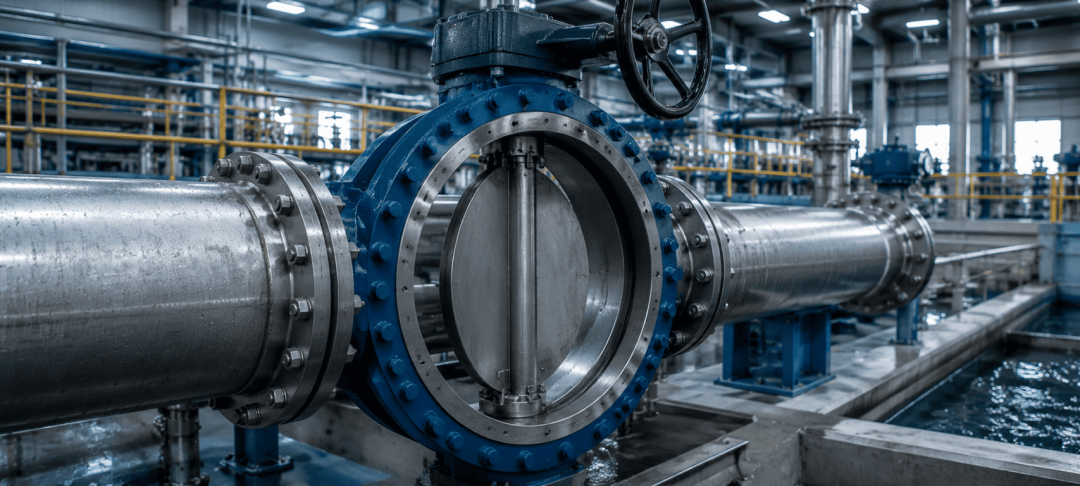

Una válvula de mariposa sirve para abrir, cerrar o regular el paso de un fluido con un cuarto de vuelta, ocupando muy poco espacio y a un costo por pulgada considerablemente menor que otras válvulas. Es la opción estándar cuando se necesita aislar o estrangular líneas de diámetro medio y grande de agua, aire, gas o vapor sin cargar la tubería con una válvula pesada.
Su elemento de cierre es un disco montado sobre un eje que atraviesa el cuerpo. Al girar 90°, el disco pasa de quedar paralelo al flujo (abierta) a perpendicular contra el asiento (cerrada). Es un mecanismo simple y esa simplicidad es justamente su ventaja: pocas partes móviles, poco mantenimiento y accionamiento rápido, manual o automatizado.
Entender las partes de la válvula de mariposa es lo que permite especificarla bien y diagnosticar una fuga sin desmontar media línea.
Es la carcasa que se instala entre bridas y aloja los demás componentes. Se fabrica típicamente en hierro dúctil, acero al carbón o acero inoxidable según el fluido y la presión. Define el tipo de montaje: wafer, lug o bridada.
El obturador que abre o cierra el paso. Su material y su geometría son determinantes: el disco puede ser concéntrico (el más común, para servicios generales) o excéntrico —doble o triple— cuando se busca reducir el desgaste del asiento y trabajar con mayores presiones y temperaturas.
Transmite el giro del volante o del actuador al disco. Puede ser pasante o dividido. Es una pieza crítica: un eje mal dimensionado se torsiona con el par de maniobra y la válvula deja de cerrar hermética.
La superficie contra la que sella el disco. En asiento blando (EPDM, NBR, PTFE) el cierre es hermético y el costo bajo, pero la temperatura está limitada. En asiento metálico se soportan temperaturas y presiones mucho más altas: es el que corresponde a vapor.
El mecanismo de accionamiento: palanca con muescas para diámetros pequeños, reductor de engranajes (volante) para diámetros grandes, o actuador eléctrico o neumático cuando la válvula opera desde un sistema de control.
La diferencia entre lug y wafer no está en el disco ni en el asiento, sino en cómo el cuerpo se sujeta a las bridas de la tubería. Es la decisión de montaje más importante y determina si podrás desmontar un tramo de línea sin drenar todo el sistema.
El cuerpo se coloca entre las dos bridas y los espárragos pasantes atraviesan la válvula de lado a lado, apretando el conjunto. La válvula queda comprimida entre bridas, no atornillada a ellas.
El cuerpo lleva orejas roscadas alrededor del perímetro. Cada brida se atornilla de forma independiente a su lado de la válvula, con espárragos que no atraviesan el cuerpo.
Regla práctica: si alguna vez vas a necesitar desconectar la tubería de un lado sin parar toda la planta, especifica lug.
Una válvula de mariposa se automatiza montando un actuador sobre el eje. La elección depende de qué servicios tiene disponibles la planta y de qué tan rápido debe operar.
Un motor eléctrico con reductor gira el eje. Es la opción cuando no hay red de aire comprimido cerca, cuando se requiere posicionamiento intermedio preciso para modular caudal, o cuando la válvula opera pocas veces al día. Requiere alimentación eléctrica confiable y suele ser más lenta que la neumática.
Aire comprimido acciona un pistón o un mecanismo de piñón-cremallera. Es rápido, tolera ciclos frecuentes y —configurado como simple efecto con resorte— vuelve por sí solo a una posición segura si se pierde el aire. Es lo habitual en plantas que ya tienen red de aire y en aplicaciones donde el fallo debe ir a una posición definida.
Regla práctica: neumático si hay aire disponible y se requiere velocidad o fail-safe; eléctrico si no hay aire, o si se busca modulación precisa con pocas maniobras.
En prácticamente cualquier industria con líneas de proceso de diámetro medio o grande:
En sistemas de vapor conviene recordar que la válvula es solo una parte del conjunto. Un buen aislamiento no compensa un drenaje deficiente: como vimos en nuestro caso de la planta de Maracay, los golpes de ariete y la pérdida de eficiencia suelen originarse en el manejo del condensado, no en las válvulas.
→ Lee el caso: cómo eliminamos los golpes de ariete en un digestor de vapor
→ Ver catálogo de válvulas industriales Spirax Sarco
Sirve para abrir, cerrar o regular el paso de un fluido con un giro de 90°. Se usa principalmente para aislar y estrangular líneas de agua, aire, gas y vapor de diámetro medio y grande, con una instalación compacta y liviana y a un costo menor que una válvula de compuerta equivalente.
La diferencia está en el montaje. La wafer se aprieta entre bridas con espárragos pasantes y es más económica, pero no permite desmontar la tubería de un solo lado. La lug tiene orejas roscadas, cada brida se atornilla por separado y sí permite operación end-of-line: se puede retirar un tramo de tubería sin drenar el sistema.
Cuerpo, disco, eje o vástago, asiento y mecanismo de accionamiento (palanca, volante con reductor o actuador). El asiento y el disco son los que determinan hermeticidad y vida útil según el fluido.
Neumático si la planta tiene red de aire comprimido y se requieren maniobras rápidas, ciclos frecuentes o retorno a posición segura ante falla. Eléctrico si no hay aire disponible o si se necesita posicionamiento intermedio preciso con pocas maniobras.
Sí, siempre que se especifique con asiento metálico y una clase de presión adecuada a las condiciones de operación. Una válvula con asiento de elastómero estándar no es apta para vapor: la temperatura degrada el asiento y la válvula pierde hermeticidad.
Puede estrangular, sí, a diferencia de una compuerta o una bola. Ahora bien, la regulación es aceptable en un rango intermedio de apertura; muy cerrada genera turbulencia, ruido y desgaste del asiento. Para control fino se recomienda una válvula de control diseñada para ese servicio.
