De todas las formas de proteger un equipo con riesgo de explosión de polvo, la más extendida en la industria es también la más sencilla de explicar: darle a la explosión una salida antes de que rompa el equipo por donde no debe. Eso hacen los paneles de venteo contra explosiones.

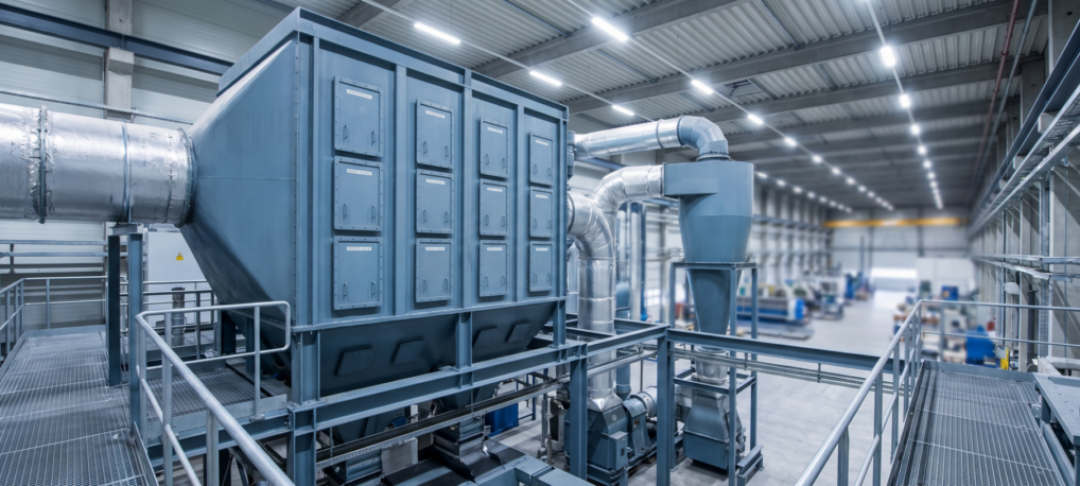

Un panel de venteo es un elemento de cierre diseñado para fallar de manera controlada, en un punto elegido y a una presión conocida. Se instala en silos, ciclones, colectores de polvo, elevadores de cangilones y secadores, y en la mayoría de las plantas de alimentos y molinos es el primer sistema de protección que se especifica.
Este artículo explica cómo funcionan los paneles de venteo contra explosiones, qué criterios determinan su dimensionamiento y cuándo la norma los exige.
Un panel de venteo es un dispositivo de alivio de presión instalado en la pared de un equipo cerrado, calibrado para abrirse a una presión determinada y liberar los productos de una deflagración hacia una zona segura.
Su función no es evitar la explosión. Es evitar que la explosión destruya el equipo. La lógica es la misma que la de un disco de ruptura en un recipiente a presión, pero adaptada a un evento mucho más rápido y de mayor caudal: la deflagración de una nube de polvo.
Un equipo sin venteo alcanza durante una deflagración presiones que superan ampliamente su resistencia estructural. El resultado es la rotura del recipiente en su punto más débil, que suele ser una unión soldada, y la proyección de fragmentos. Con venteo correctamente dimensionado, la presión máxima que llega a alcanzar el equipo queda por debajo de su resistencia y el recipiente permanece íntegro.
La secuencia completa ocurre en fracciones de segundo:
La eficacia depende de que el panel se abra rápido, se abra completo y no se desprenda como proyectil. Por eso los paneles de calidad industrial incorporan retención mecánica del elemento y un perfil de apertura diseñado, y no son simplemente una lámina delgada.
Los candidatos habituales en una planta industrial:
La ubicación del panel dentro del equipo importa tanto como su tamaño. Debe instalarse donde la descarga pueda dirigirse a una zona segura, sin obstáculos, sin tránsito de personal y sin equipos o estructuras que reciban el chorro de llama.
El cálculo se hace conforme a NFPA 68 y depende de cinco variables:
El punto que conviene subrayar: el ensayo del polvo combustible real no es un trámite. Dos harinas distintas, o la misma harina con distinta humedad y granulometría, arrojan parámetros diferentes, y con ellos áreas de venteo diferentes. Dimensionar con valores de tabla en lugar de con el ensayo del material propio es el error más común y el más caro.
Cuando la superficie disponible del equipo no alcanza para el área de venteo requerida, hay dos caminos: reforzar el equipo para que resista más presión (lo que reduce el área necesaria) o cambiar a una estrategia de supresión.
El venteo convencional expulsa una bola de fuego hacia el exterior. Eso es aceptable cuando el equipo está afuera o adosado a una pared exterior y hay una zona de descarga despejada. No lo es cuando el equipo está dentro de la nave, rodeado de personal y de otras líneas de proceso.
Para ese caso existen los dispositivos de venteo sin llama. Se instalan sobre el panel de venteo y contienen un elemento absorbente de malla metálica que retiene el frente de llama y las partículas incandescentes, y deja salir solo los gases ya enfriados. Permiten ventear un equipo en interiores sin proyectar llama al ambiente de trabajo.
Tienen un límite: reducen la eficiencia de venteo, por lo que el área requerida debe recalcularse considerando el dispositivo instalado. No es un accesorio que se añade a un panel ya dimensionado.
Ambos son dispositivos de alivio de presión no recerrables, pero responden a fenómenos distintos.
| Aspecto | Panel de venteo | Disco de ruptura |
|---|---|---|
| Evento que atiende | Deflagración de polvo o gas | Sobrepresión de proceso |
| Velocidad del evento | Milisegundos | Segundos o minutos |
| Presión de apertura | Muy baja, típicamente fracciones de bar | Ajustada a la presión de diseño del recipiente |
| Área de apertura | Grande, calculada según NFPA 68 | Definida por el caudal de alivio requerido |
| Aplicación típica | Silos, colectores, ciclones, elevadores | Reactores, intercambiadores, líneas de proceso |
No son intercambiables. Un disco de ruptura instalado donde corresponde un panel de venteo no abre a tiempo ni con área suficiente para una deflagración.
Un panel de venteo es de un solo uso: después de cualquier evento de apertura debe reemplazarse, sin excepción.
Fuera de eso, requiere inspección visual periódica. Lo que se busca es corrosión, deformación, acumulación de producto sobre la cara interna que pueda impedir la apertura, y daño mecánico por limpieza o mantenimiento. Los paneles instalados en procesos húmedos, con producto adherente o en ambientes corrosivos tienen vida útil más corta y requieren inspección más frecuente.
Muchos paneles industriales admiten un sensor de estallido que envía señal al sistema de control cuando el panel se abre. Es altamente recomendable: permite detener la línea de inmediato y confirma que hubo evento aun cuando nadie estuviera presente.
En el mercado venezolano, los sectores donde este equipamiento es más relevante son las plantas de alimentos y los molinos harineros de Aragua y Carabobo, la industria de alimentos balanceados, las plantas de almacenamiento y procesamiento de granos, la industria química y petroquímica de Anzoátegui, y el sector minero y metalúrgico de Bolívar.
Termofluidos representa a Fike en Venezuela y suministra paneles de venteo contra explosiones, dispositivos de venteo sin llama, arrestallamas, supresores y válvulas de aislamiento, con acompañamiento técnico en la selección y el dimensionamiento.
Sirve para aliviar de forma controlada la presión generada por una deflagración dentro de un equipo cerrado, dirigiéndola a una zona segura, de modo que el equipo no se rompa ni proyecte fragmentos.
El panel de venteo atiende deflagraciones, que ocurren en milisegundos y requieren gran área de apertura a muy baja presión. El disco de ruptura atiende sobrepresiones de proceso, más lentas y con área de alivio menor. No son intercambiables.
Cuando el equipo está ubicado en interiores y no existe una ruta segura para descargar la llama al exterior. El dispositivo retiene el frente de llama y libera solo gases enfriados.
Obligatoriamente después de cualquier evento de apertura. En operación normal se inspecciona visualmente de forma periódica y se reemplaza si presenta corrosión, deformación, acumulación de producto o daño mecánico.
Según NFPA 68, a partir del volumen del equipo, su resistencia a la presión, los parámetros de explosividad del polvo obtenidos por ensayo, la presión de apertura del panel y la geometría del recipiente.
Existen paneles diseñados para deflagraciones de gas, pero los parámetros son distintos a los de polvo y el dimensionamiento cambia. La selección debe hacerse con el material y el escenario específicos de cada aplicación.
