Una válvula solenoide sirve para abrir o cerrar el paso de un fluido mediante una señal eléctrica, sin que nadie tenga que operarla manualmente. Es el punto donde el sistema de control deja de ser electrónica y pasa a actuar físicamente sobre el proceso: el PLC, el termostato o el presostato envían una señal, la válvula responde.
Es una válvula de dos posiciones: abierta o cerrada. No modula, no regula caudal de forma proporcional. Ese es su alcance y también la razón por la que es tan confiable: hace una sola cosa, la hace rápido y la repite miles de veces.
Se usa para automatizar el llenado de un tanque, admitir vapor a un equipo cuando el proceso lo pide, cortar el paso de gas ante una condición de falla, dosificar producto en un ciclo o purgar automáticamente una línea.
El principio es electromagnetismo puro. La válvula tiene dos partes claramente diferenciadas:
Un devanado de alambre que, al recibir corriente, genera un campo magnético. Se especifica por su voltaje (una válvula solenoide 110V es de las más comunes en instalaciones industriales, junto a 220V y 24V) y por su tipo de corriente, AC o DC.
Una pieza ferromagnética alojada dentro del tubo de la bobina. Cuando la bobina se energiza, el campo magnético atrae el émbolo y lo desplaza; ese movimiento abre o cierra el orificio de paso. Al desenergizar, un resorte devuelve el émbolo a su posición de reposo.
Todo el mecanismo se reduce a eso: energizar mueve el émbolo, desenergizar lo devuelve. La diferencia entre modelos está en cómo ese pequeño movimiento controla el flujo.
En una válvula de acción directa, el émbolo abre o cierra directamente el orificio principal. Funciona con presión diferencial cero —incluso sin presión en la línea—, pero está limitada a orificios pequeños, porque la fuerza magnética debe vencer toda la presión del fluido.
En una válvula servoasistida, el émbolo abre un pequeño orificio piloto y es la propia presión del fluido la que se encarga de mover el diafragma o pistón principal. Esto permite manejar diámetros y caudales mucho mayores con una bobina pequeña. La contrapartida: necesita una presión diferencial mínima para operar. Si la línea no la tiene, la válvula no abre.
Regla práctica: diámetros pequeños o presión diferencial nula, acción directa. Diámetros medios y grandes con presión disponible, servoasistida.
Esta es la decisión con más consecuencias de seguridad y hay que tomarla pensando en qué debe pasar cuando se va la luz.
En reposo, sin energía, está cerrada. Al energizar la bobina, abre. Es la configuración más común y la más segura para fluidos peligrosos: si se corta la energía, el paso se cierra solo. Es la que corresponde a vapor, gas combustible y productos químicos.
En reposo está abierta y al energizar cierra. Se usa cuando el estado seguro o predominante es de paso libre —por ejemplo, un circuito de refrigeración que debe seguir circulando si falla el control— o cuando la válvula pasa la mayor parte del tiempo abierta, para no mantener la bobina energizada de forma innecesaria.
Criterio de selección: pregúntate qué posición es la segura ante una falla eléctrica. Esa es la posición de reposo que debes especificar.

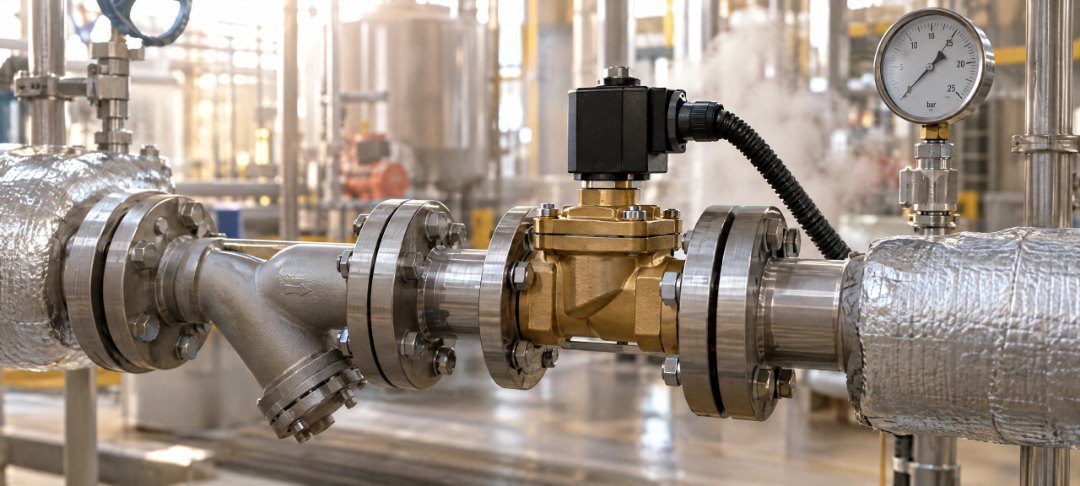

Sí, pero no cualquiera. Una válvula solenoide para vapor debe estar construida para las condiciones del servicio, y eso significa tres cosas concretas:
Y una advertencia de diseño: la válvula solenoide controla la admisión de vapor, no el drenaje del condensado. Son funciones distintas y confundirlas es un error caro. El condensado que se genera dentro del equipo debe evacuarse con una trampa de vapor correctamente seleccionada; si el equipo trabaja bajo vacío o contrapresión, con una trampa bomba.
Nuestro caso en una planta de alimentos de Maracay lo ilustra bien: el proceso perdía productividad no por la admisión de vapor, sino porque el condensado no lograba salir del digestor.
→ Lee el caso: Trampa Bomba APT14 en un digestor de vapor
→ Ver filtros, válvulas y accesorios para vapor Spirax Sarco
Sirve para abrir o cerrar el paso de un fluido de forma automática mediante una señal eléctrica. Es el componente que permite a un PLC, termostato o presostato actuar físicamente sobre la línea, sin intervención manual. Trabaja en dos posiciones: abierta o cerrada.
Al energizar la bobina se genera un campo magnético que desplaza un émbolo ferromagnético. Ese movimiento abre o cierra el paso —directamente en las válvulas de acción directa, o a través de un orificio piloto en las servoasistidas—. Al desenergizar, un resorte devuelve el émbolo a su posición de reposo.
La normalmente cerrada (NC) está cerrada sin energía y abre al energizarse; es la más segura y la estándar para vapor, gas y químicos. La normalmente abierta (NA) está abierta sin energía y cierra al energizarse; se usa cuando el paso libre es el estado seguro o predominante.
Depende de la bobina. Las más habituales en la industria son 110V y 220V en corriente alterna, y 24V en corriente continua para integrarse con sistemas de control. El voltaje debe especificarse al momento de la compra: la bobina no es intercambiable entre voltajes.
La causa más frecuente es suciedad en el orificio piloto o en el asiento: incrustaciones y partículas arrastradas por la línea impiden el sellado. Instalar un filtro aguas arriba previene la mayoría de estos fallos. Otras causas son bobina quemada, diafragma degradado por temperatura o presión diferencial insuficiente en válvulas servoasistidas.
No. Es una válvula todo-nada: abierta o cerrada. Para regular caudal, temperatura o presión de forma proporcional se requiere una válvula de control con actuador modulante y su posicionador.
